Interlock

Johan Graf du MPE propose une nouvelle logique d'interlock.

Quels interrupteurs sont choisis dans notre design mécanique ? La réponse dans ces échanges dépend de ces interrupteurs. Poser la question à Oliveir et Frédéric.

Réunion à prévoir après avoir obtenu l'information de l'interrupteur choisi.

Passage de cables ICS06 -> dessus du cryostat

Envoyer un sondage pour la réunion avec l'IAG. Inclure Kévin et Frédéric.

Ettiquettage des cables et des connecteurs

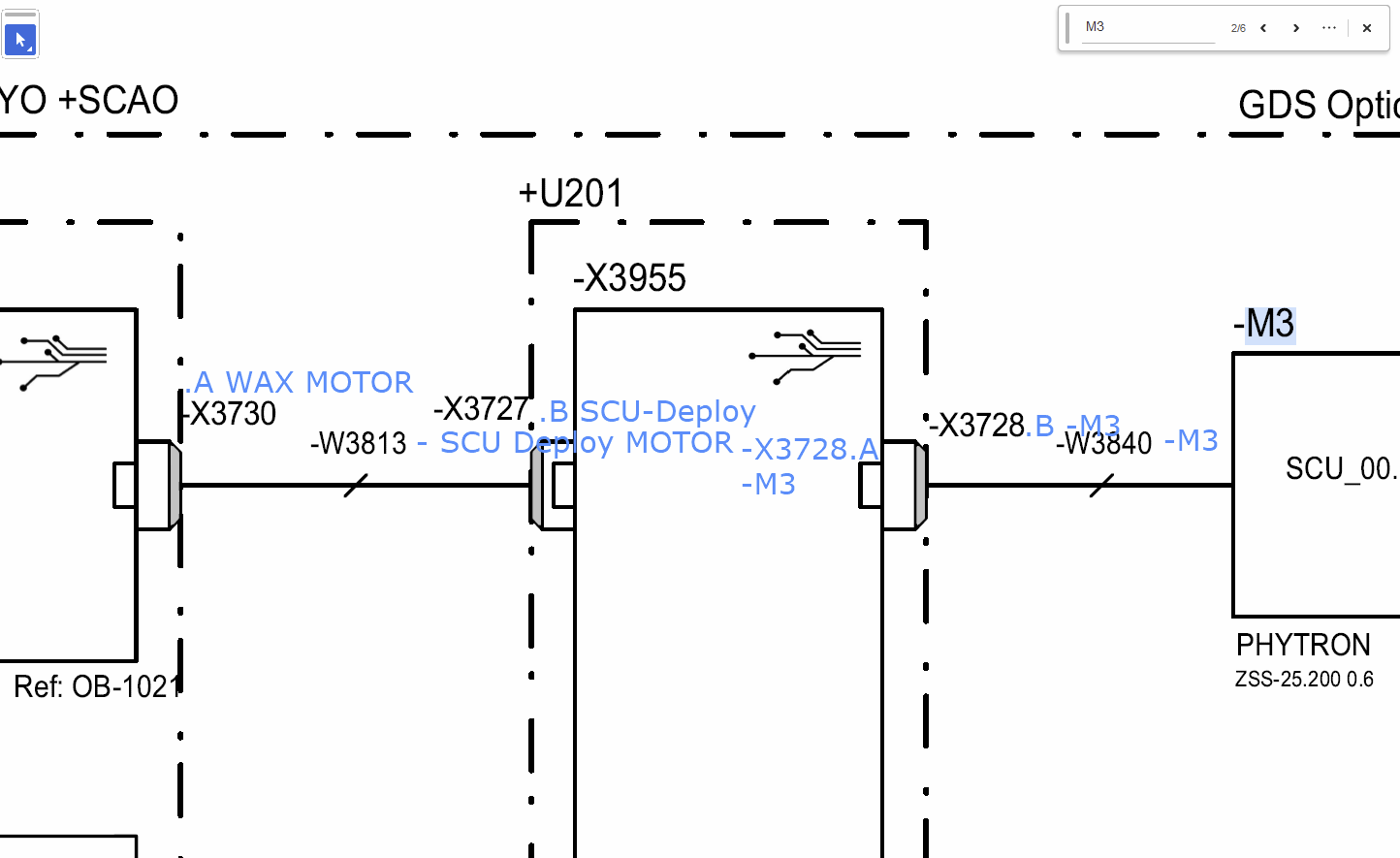

Hervé a fait des essais. Les propositions suivantes sont compatibles avec le logiciel SEE Electrical

Faire Circuler une tableau pour déterminer les meilleures indications, à la fois les informations affichachables dans la schématique et les informations imprimables pour les étiquettes d'extrémité. S'inspirer des exemples faits en session pour faire une propostion de tableau.

Demander à l'ESO la validation ce principe.



DIOB

Le problème d'allumage des leds était du au logiciel.

Les problèmes de saturation rapiement vers les valeurs faibles et de clignotement seraient matériel.

1/ Vérifier si le problème existe sur d'autres voies (et bloc de 4 voies)

2/ Vérifier la commande ention vs la commande proportionnelle (voir les valeurs des varialbles dans TwinCat)

3/ S'arrurer que les cartes d'évaluations donnent des résultats diférents correspondant aux mêmes conditions (la DIOB est montée en cablage type C, l'essayer sur la carte d'évaluation, et essayer le type AB si besoin)

4/ Faire la recette de la DIOB en attelier d'électronique
